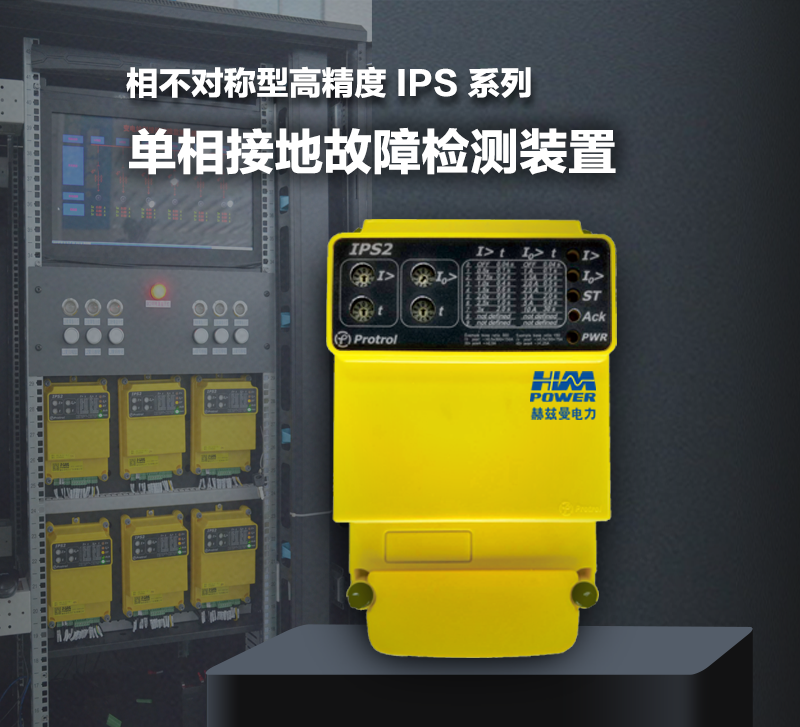

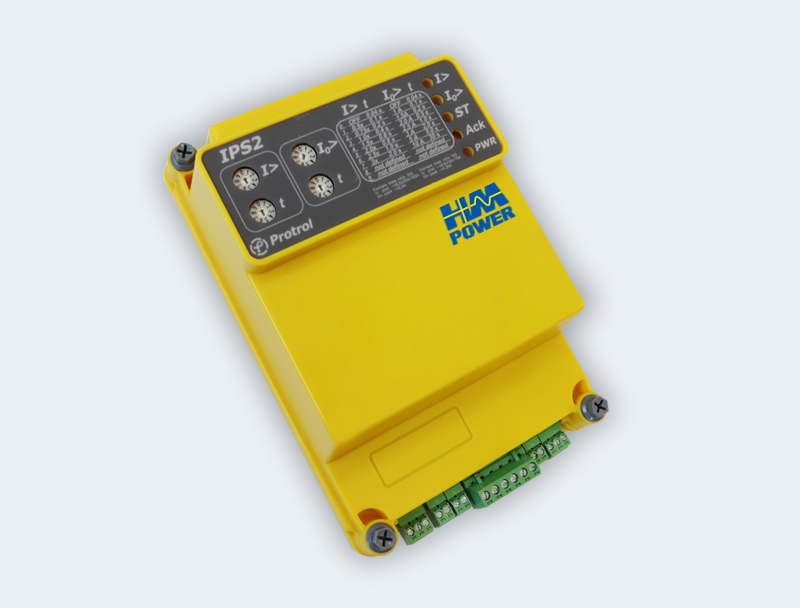

IPS 單相小電流接地故障檢測

“小電流接地系統單相接地故障檢測世界難題”解題者；應用于10kV中性點不接地系統、經消弧線圈接地系統；內置超級電容，在沒有外電的情況下，高強度指示器能夠工作24小時以上；

運行參數

• 支持IEC101通訊協議
• 可與主站通過無線通訊
• 裝置持續通訊大于15分鐘
• 使用壽命25年以上

在線咨詢

小電流接地系統單相接地故障容易導致以下情況：

1.如果接地配電線路未停運，可能發生人身觸電傷亡事故； 2.會使變電站電壓互感器燒毀，導致大面積停電； 3.間歇性弧光接地，造成諧振過電壓，導致嚴重短路事故； 4.破壞區域電網系統穩定，造成更大事故； 5.影響供電可靠性； 6.線路長時間停運，影響供電量； 7.對線損的影響。

帶故障運行2小時已不適應配電網安全穩定運行的要求

1.短路故障：很多短路故障是由單相接地故障引起的，單相接地故障的過電壓造成相間短路故障。 2.配電線路斷線：配電線路斷線引起的單相接地故障也會造成人身傷亡事故。 3.人工拉路：人工拉路會造成非故障線路短時停電，在進一步查找接地故障區段時又需要逐段線路停電。 4.選線裝置：目前選線裝置已經投入數千套，但準確率很低，效果不佳。 5. “2小時運行+接地選線”原則優化為，在躲過瞬時接地故障后，快速就近隔離故障，即“選段跳閘”。

赫茲曼小電流接地系統單相接地故障檢測解決方案通過國家“開普實驗室”驗證試驗,標志著該技術破解了“小電流接地系統單相接地故障檢測世界難題” “簡單手段”“實用性”技術方案！ “接地故障處理將是重大變革”！ 該技術入編《配電網單相接地故障選線、定位實用技術（2017版）選型推薦技術》

產品優勢

01無需零序PT，僅需CT檢測三相電流

02國際發明，專利算法

03高精度，可檢測低至0.5A接地故障電流

04有效檢測可達6000歐姆的高阻接地故障、弧光接地故障

05歐洲技術，歷10年成熟規模應用

應用運行

* 弧光接地故障，在不同的電容電流的工況下準確檢測電纜弧光接地故障；

* 高阻接地故障，在中性點不接地及經消弧線圈接地系統中，在系統電流10A時，準確檢測8000歐姆高阻接地故障；

* 單相接地故障，在中性點不接地及消弧線圈接地系統中，在系統電流65A及100A時，檢測高到12000歐姆的高阻單相接地故障；

* 故障選段定位，在不同工況下的高阻接地故障，準確實現故障選段定位；

* 故障隔離速度，故障信息“零延時”上傳后臺主站，加快故障隔離速度；

* 使用方便簡單，測量環境變化的時候，參數不需要調節，使用方便簡單。

應用領域

電網工程 國防軍工 交通運輸公共事業 醫院學校 工礦企業
