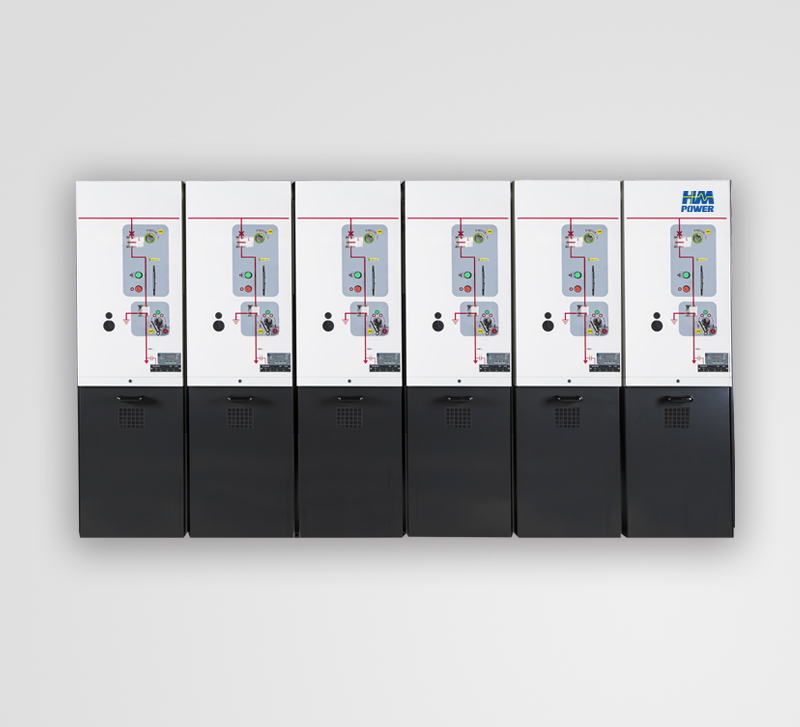

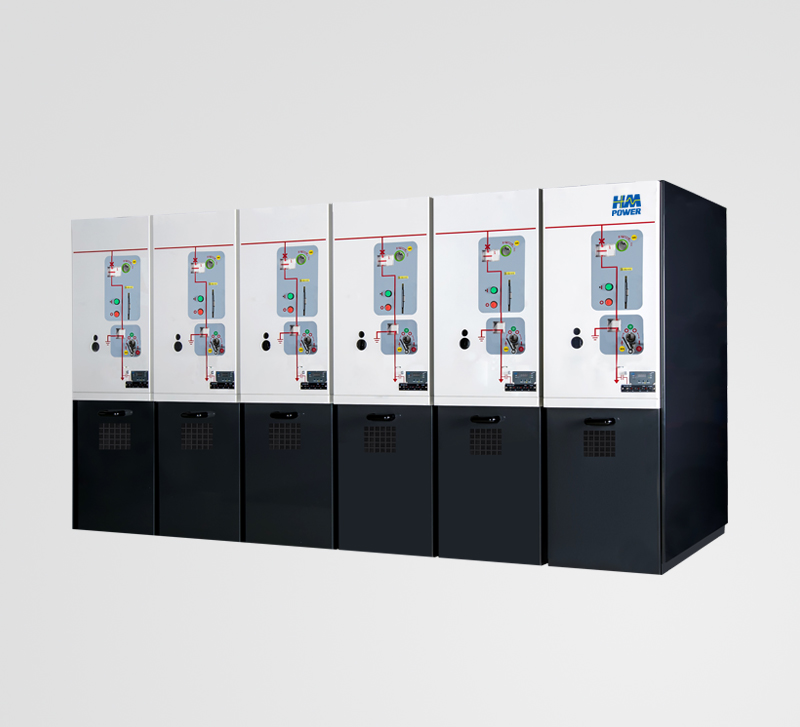

10kV常壓密封空氣絕緣開關柜/環網柜（多種柜型靈活組合）

• · XGN99(SR)-12/630-20/25
• · 絕緣介質：空氣絕緣
• · 壓力類型：常壓密封
• · 尺寸：460*770*1620mm
• · 安裝方式：可靠墻安裝
• · 推薦場合：電房增容、商場樓宇、醫院學校、機場碼頭、重點工程、軍用、電網

運行參數

• · 額定電壓：Ur 12kV
• · 頻率：fr 50HZ
• · 額定電流：Ir 630A
• · 短時耐受電流：Ik 25kA

產品優勢

1、空氣絕緣：空氣不經任何處理，通過改進加工工藝，以及選用更高等級材料，優化電場等方式，滿足小型化的要求

2、常壓密封：無泄漏風險，保證絕緣性能穩定；

3、小型化：體積是KYN的1/5，可靠墻安裝，節省珍貴空間；

4、標準化擴展方式：現場安裝方便，減少停電時間；

5、簡潔的操作機構：結構簡單，穩定，機械壽命可達10000次。

產品特點

 1、強大的載流能力最高可帶約11kW的負載，穩定運行；

 2、強大的接地關合能力通過63kA，5次的接地開關短路關合能力試驗；

 3、斷路器級設備短時耐受電流 25kA  4s；

 4、源頭設計，防止生銹鈑金選用覆鋁鋅板，螺絲全部采用達克羅處理或不銹鋼螺絲，防止生銹；

 5、作簡單方便模擬圖簡單直觀，高壓開關柜操作方便，帶防誤操作功能；

 6、一體式殼體采用整體折彎技術，保證開關柜整體的剛性，避免因拼接導致柜體變形。

對比傳統開關柜

• 固體絕緣：
  絕緣強度會隨損耗降低一旦發生擊穿不會自定修復。
• 六氟化硫絕緣：
  氣體絕緣存在泄漏風險，會降低絕緣性能，并且釋放出溫室氣體，污染環境。
• 傳統手車柜：
  需要定期維護，占地面積大，單臺柜子占地面積為1.2平方米。

• 常壓密封空氣絕緣柜：
  空氣作為絕緣介質無絕緣損耗，預計使用壽命40年。
• 常壓密封空氣絕緣柜：
  常壓密封箱體內外空氣可流通，無漏氣和污染環境等問題，安全、環保。
• 常壓密封空氣絕緣柜：
  體積小，占地面積是傳統車柜的1/5，可降低配電房建造成本。
